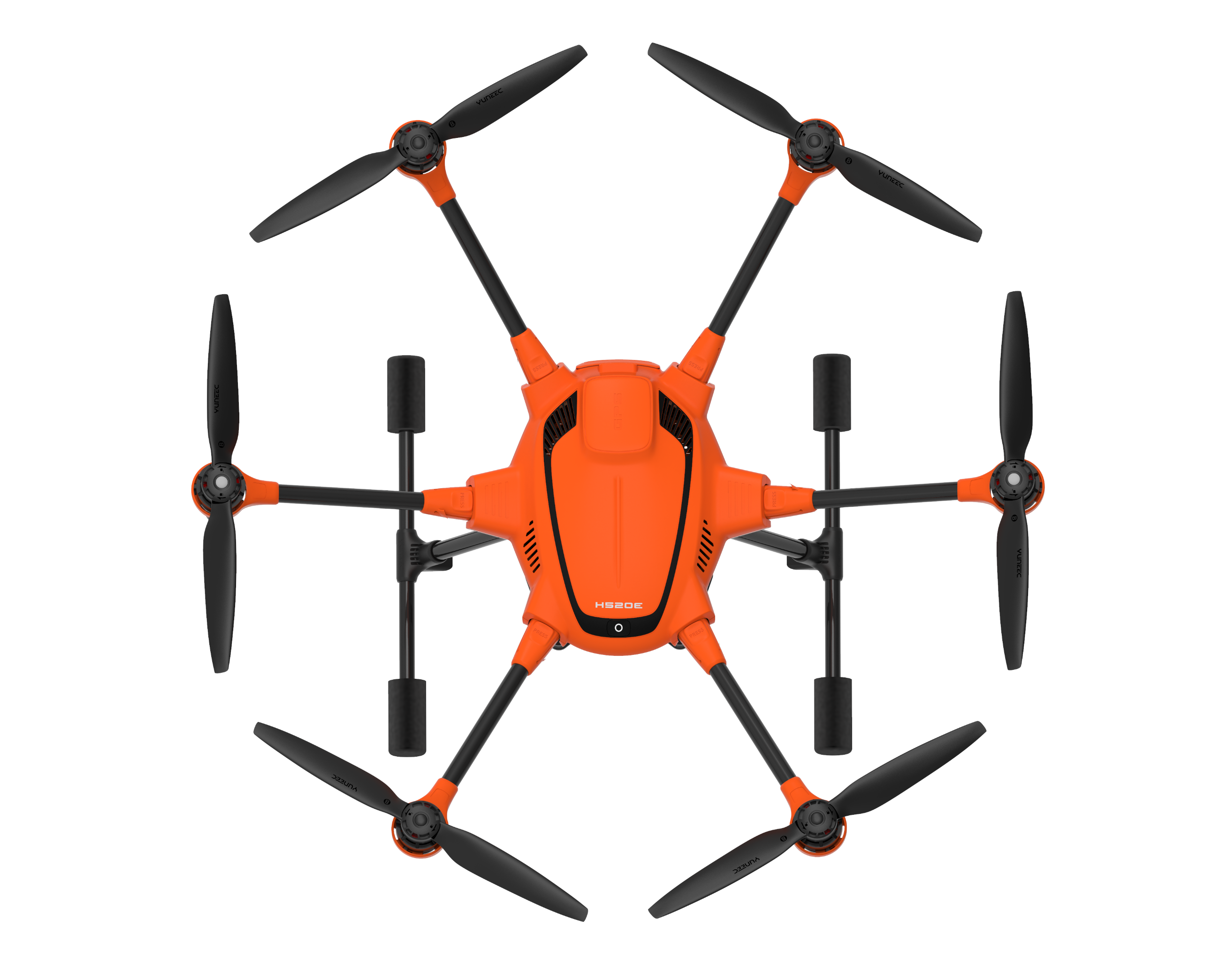

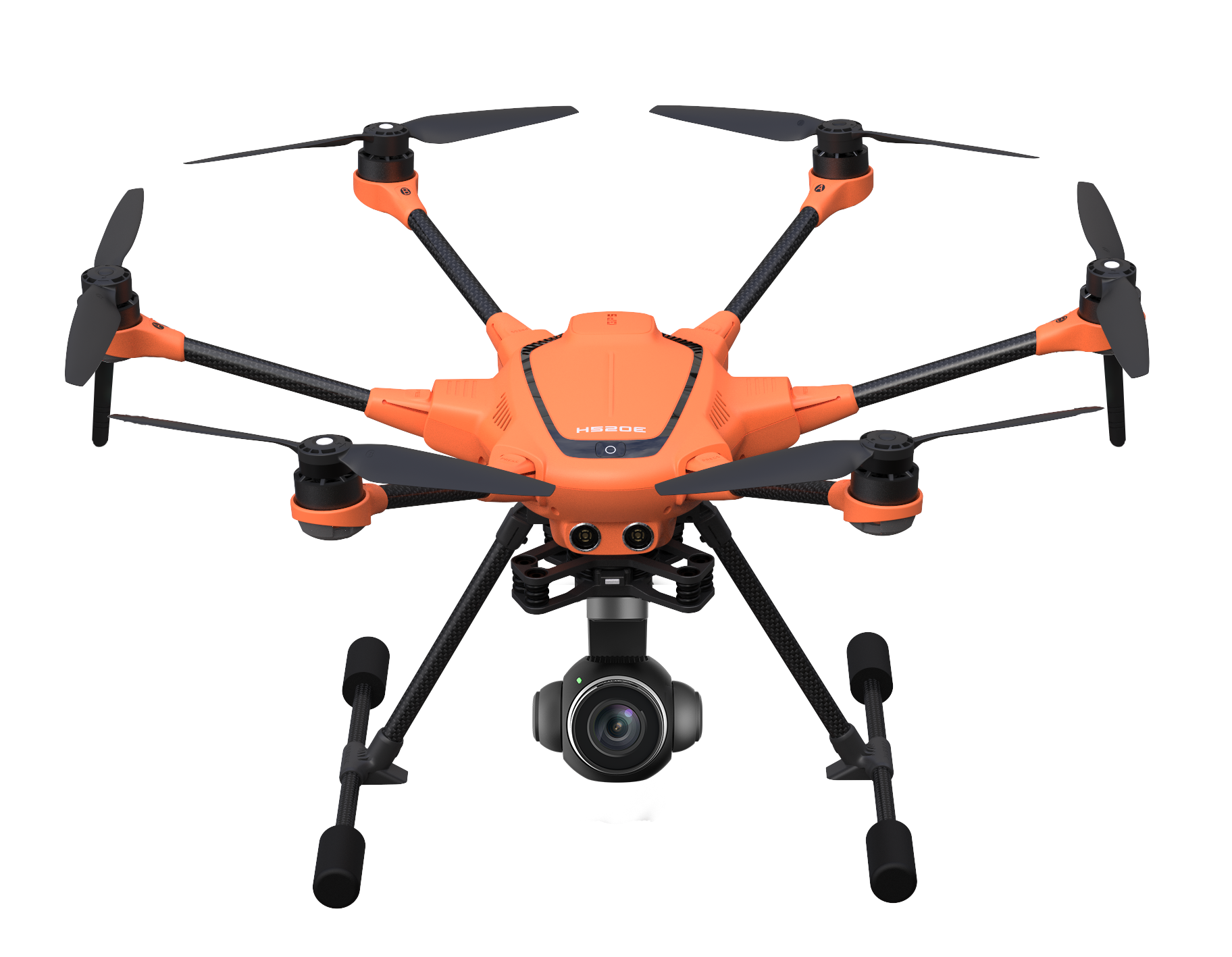

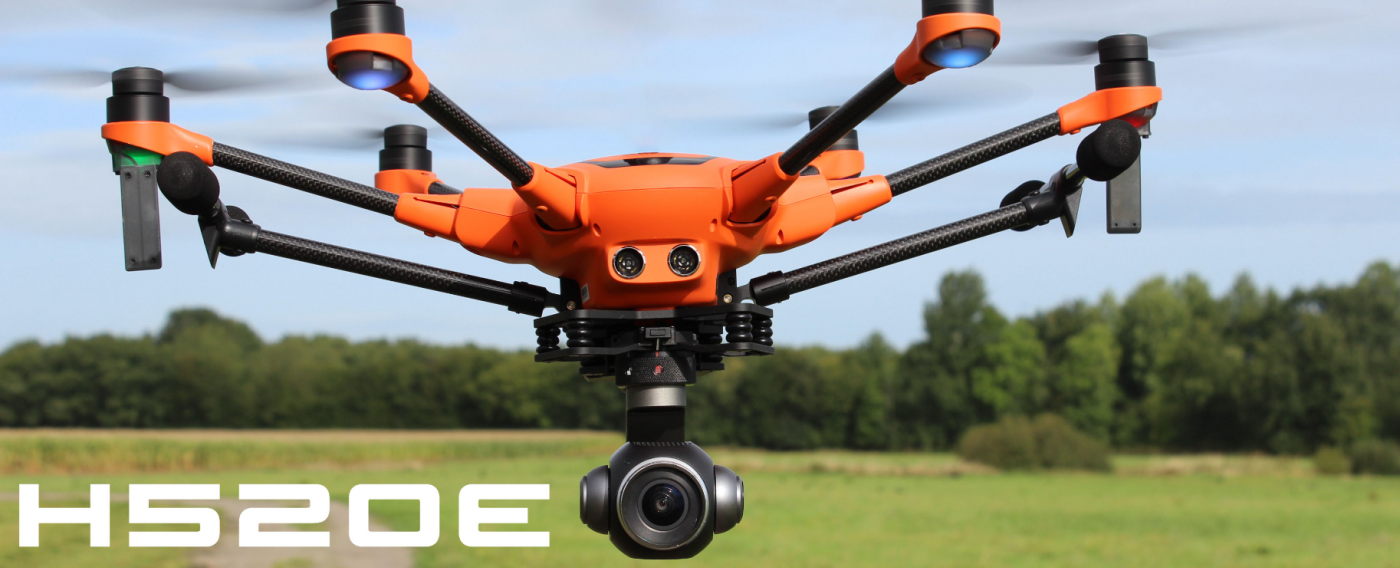

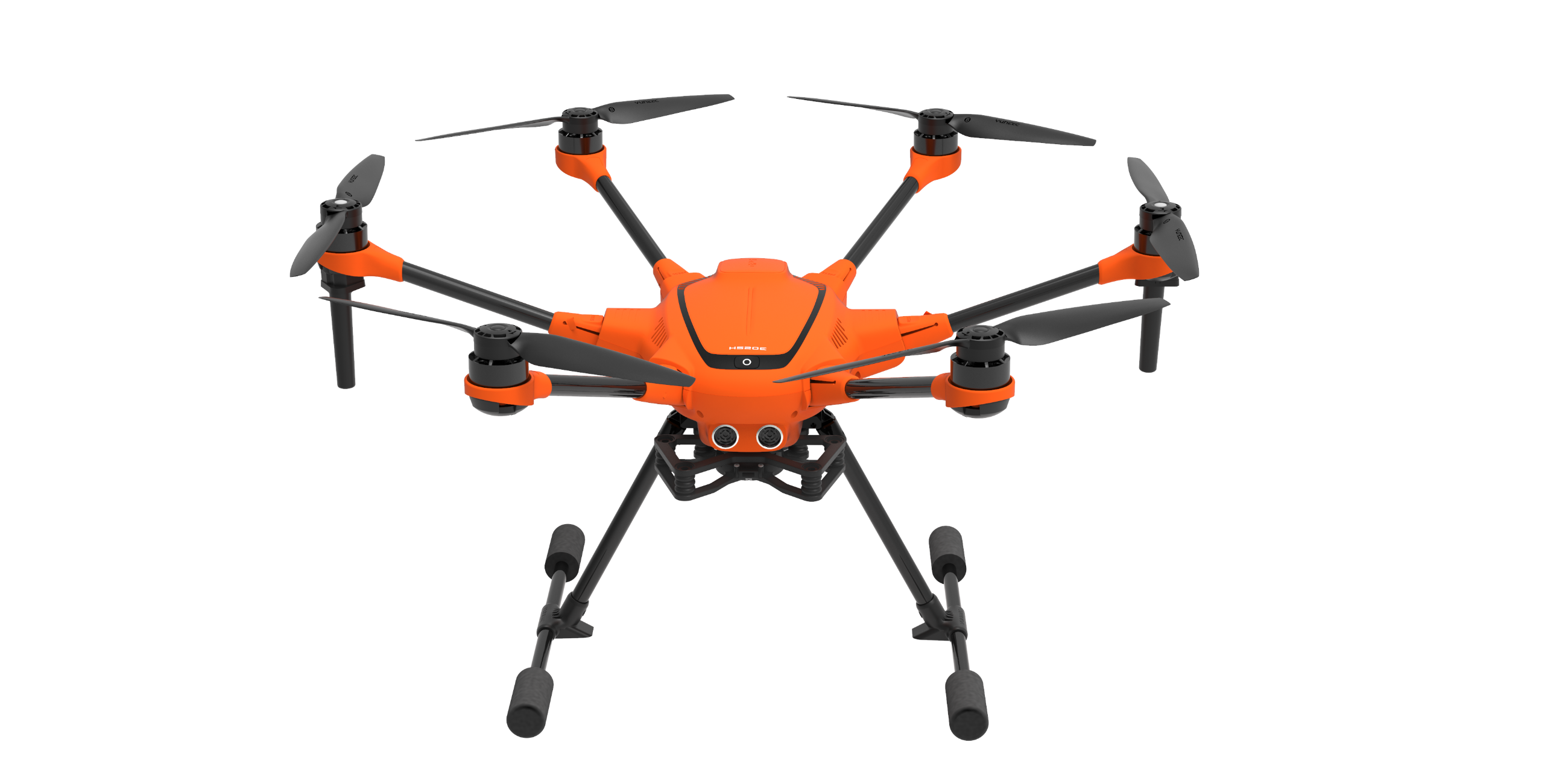

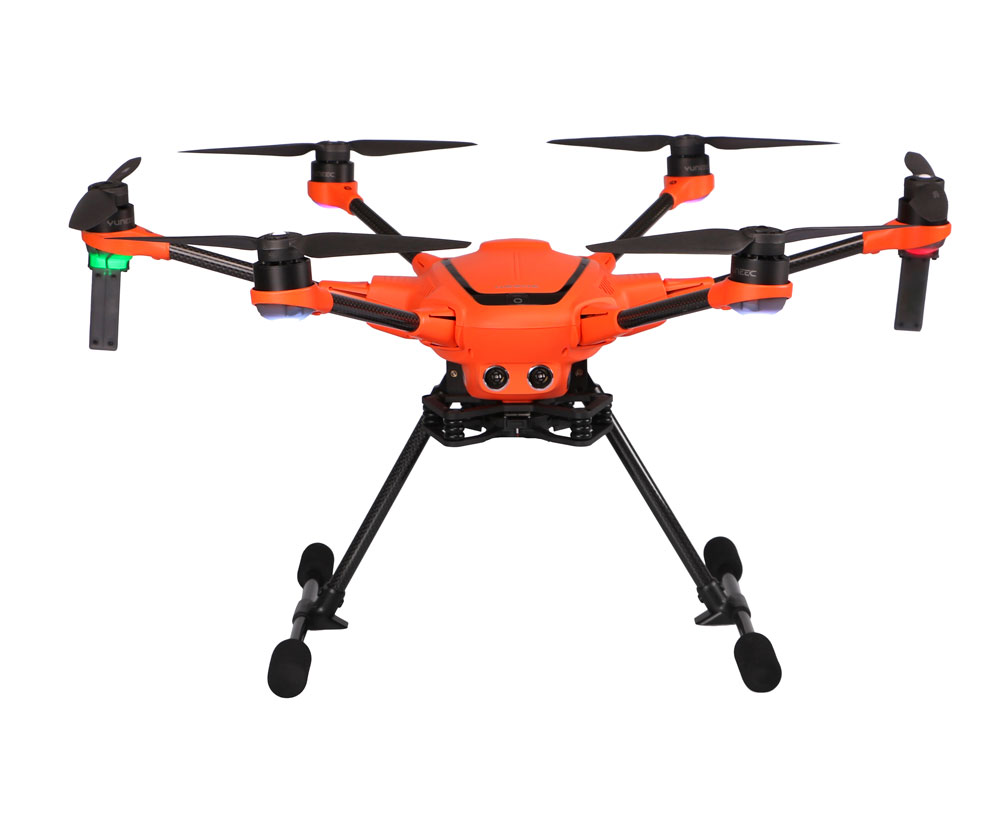

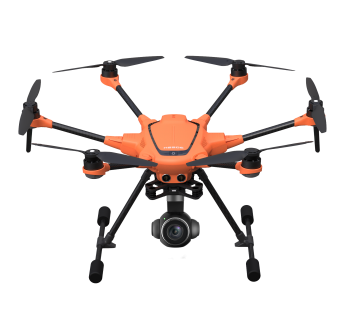

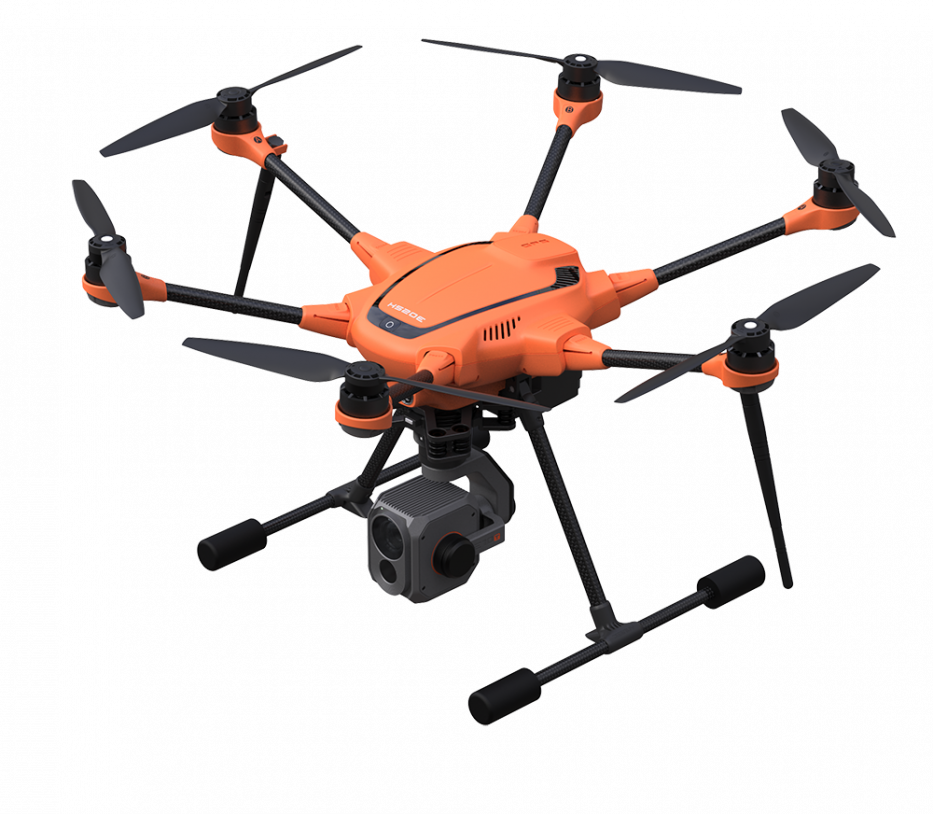

H520E
商業級可折疊無人機飛行平臺
————
開拓性的六旋翼無人機系統
H520E六旋翼無人機專為商業級應用而研發，為搜救隊、巡檢人員、警
察、消防員和勘測隊提供高效立體態勢感知，輔助科學決策。
————

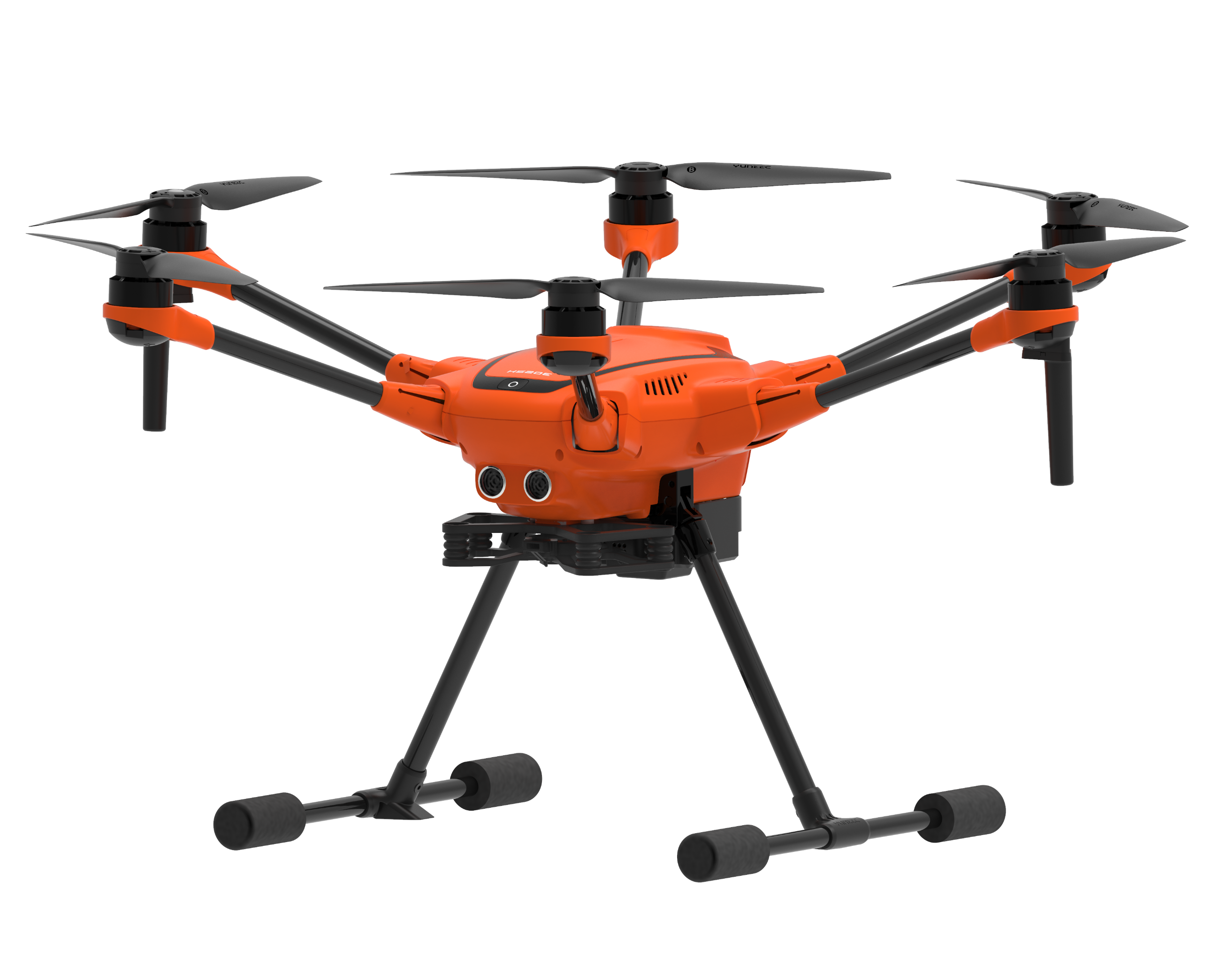

主動安全設計理念
H520E開發過程中，行業使用安全是我們最主要的設計理念
六旋翼動力系統確保了充足的飛行動力
不幸的電機受損也無法成為阻止安全返航的理由
————
多種載荷可選
H520E適配豐富的云臺種類
與您一起探索前沿作業方式，引領行業變革
H520E也支持云臺熱拔插功能
更換相機僅需數秒
為您節省不必要的作業時間，提高效率

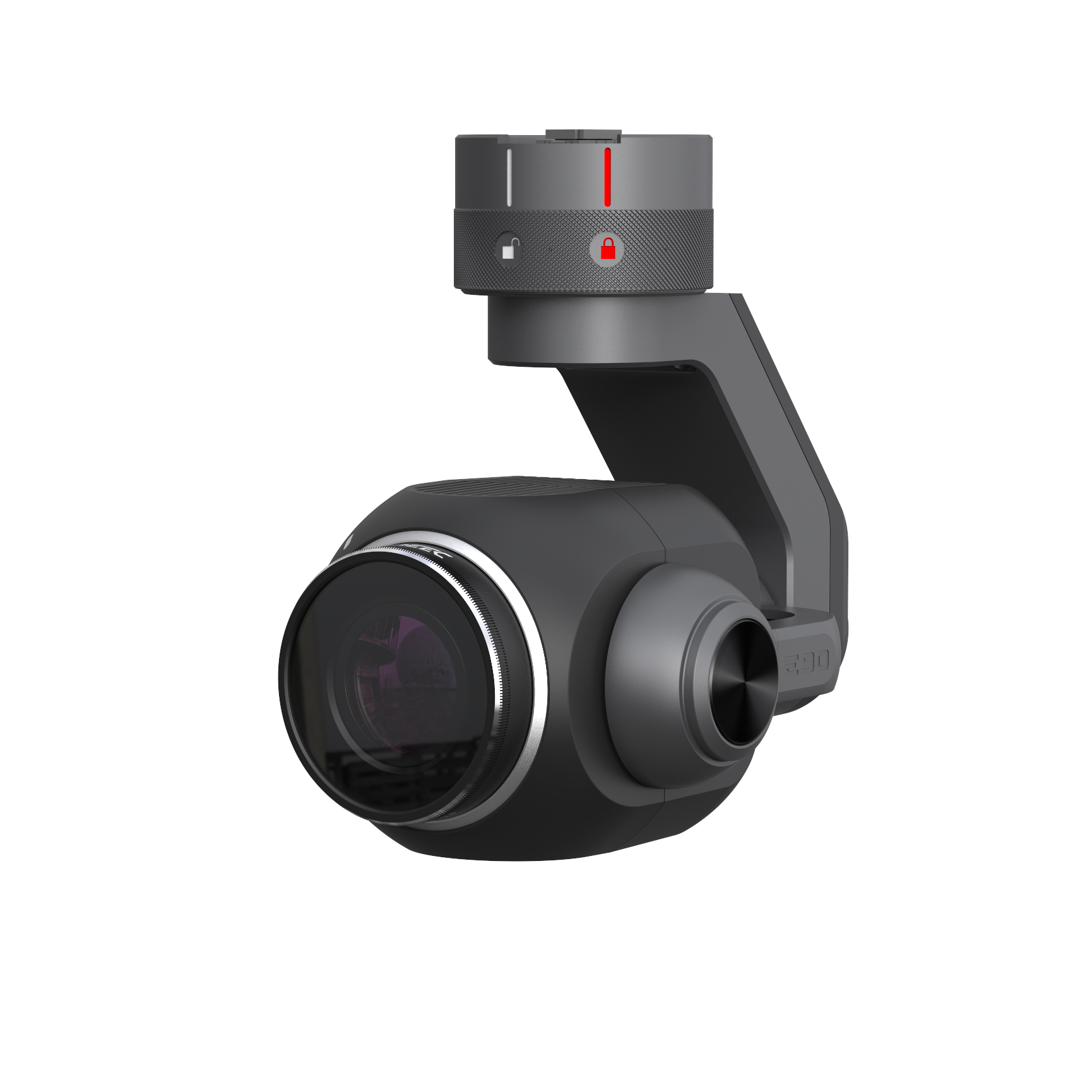

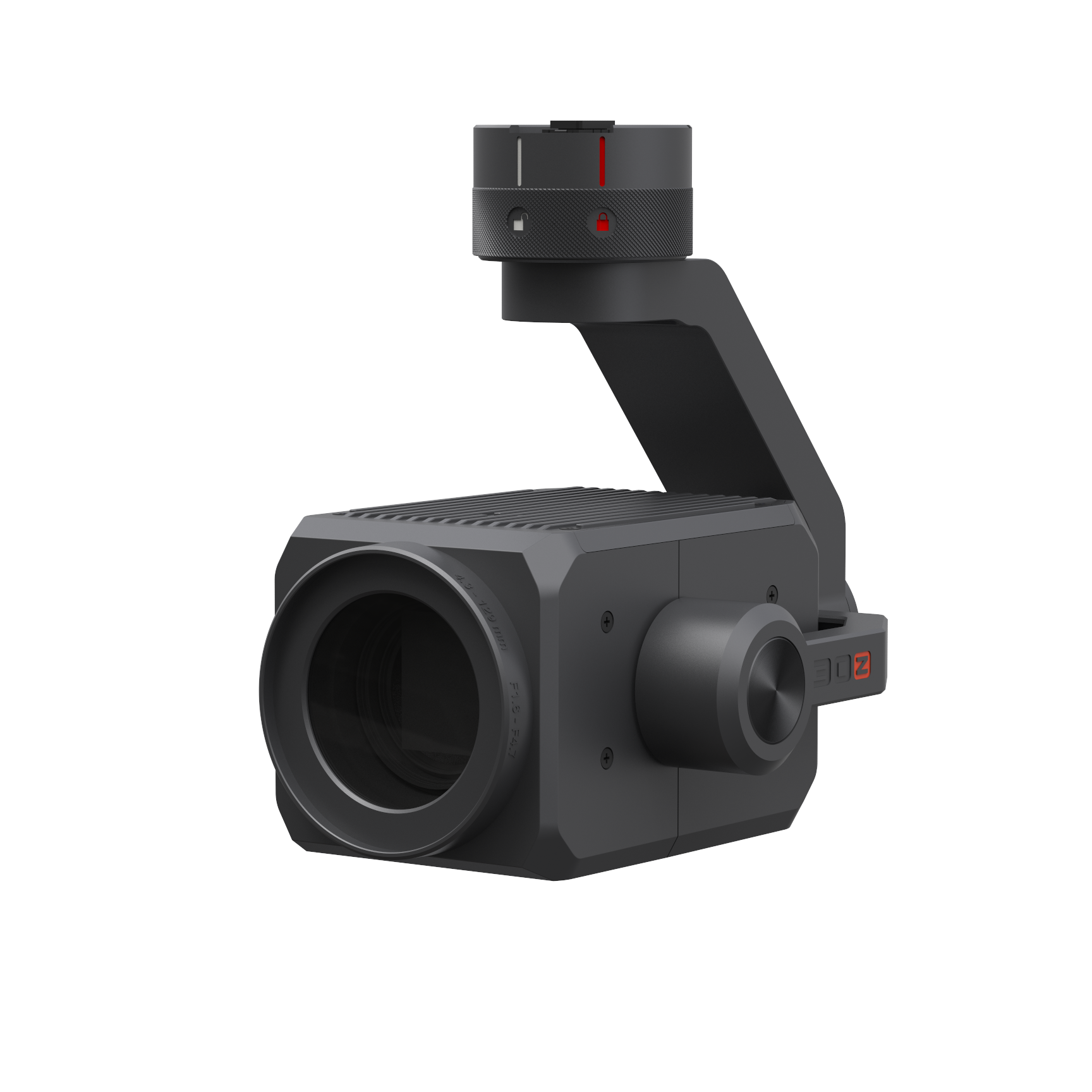

30倍變焦 無限細節 1英寸CMOS感光板專業相機
* 30倍光學變焦 * 2000萬像素1英寸傳感器
* 自動對焦&除霧功能 * H2高速圖像處理芯片
* 1080g視頻分辨率 * 23mm等效抗畸變鏡頭
* 適用于執法和巡檢任務 * 適用于專業影視，3D測繪/建模和搜救
————

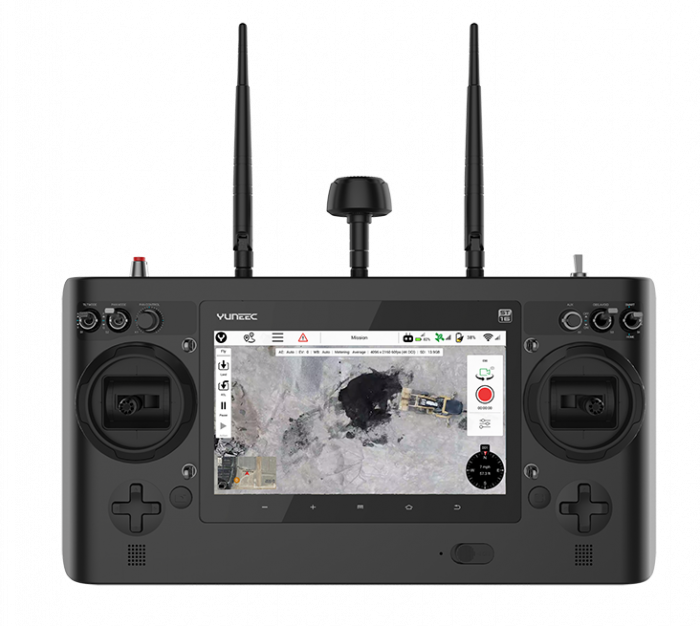

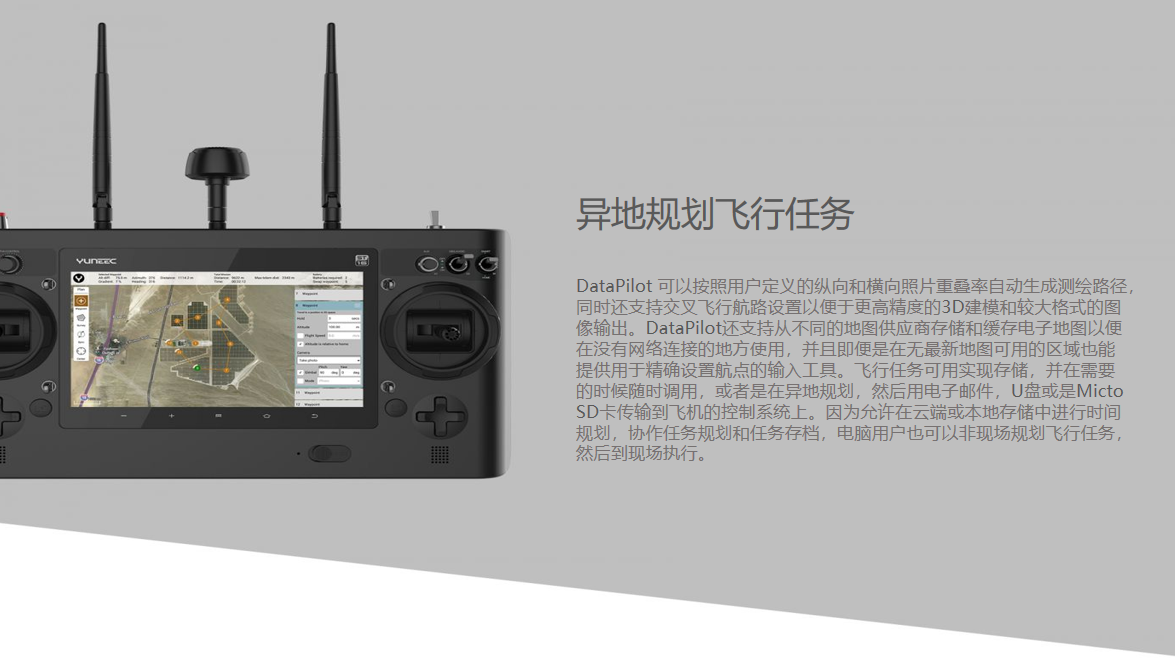

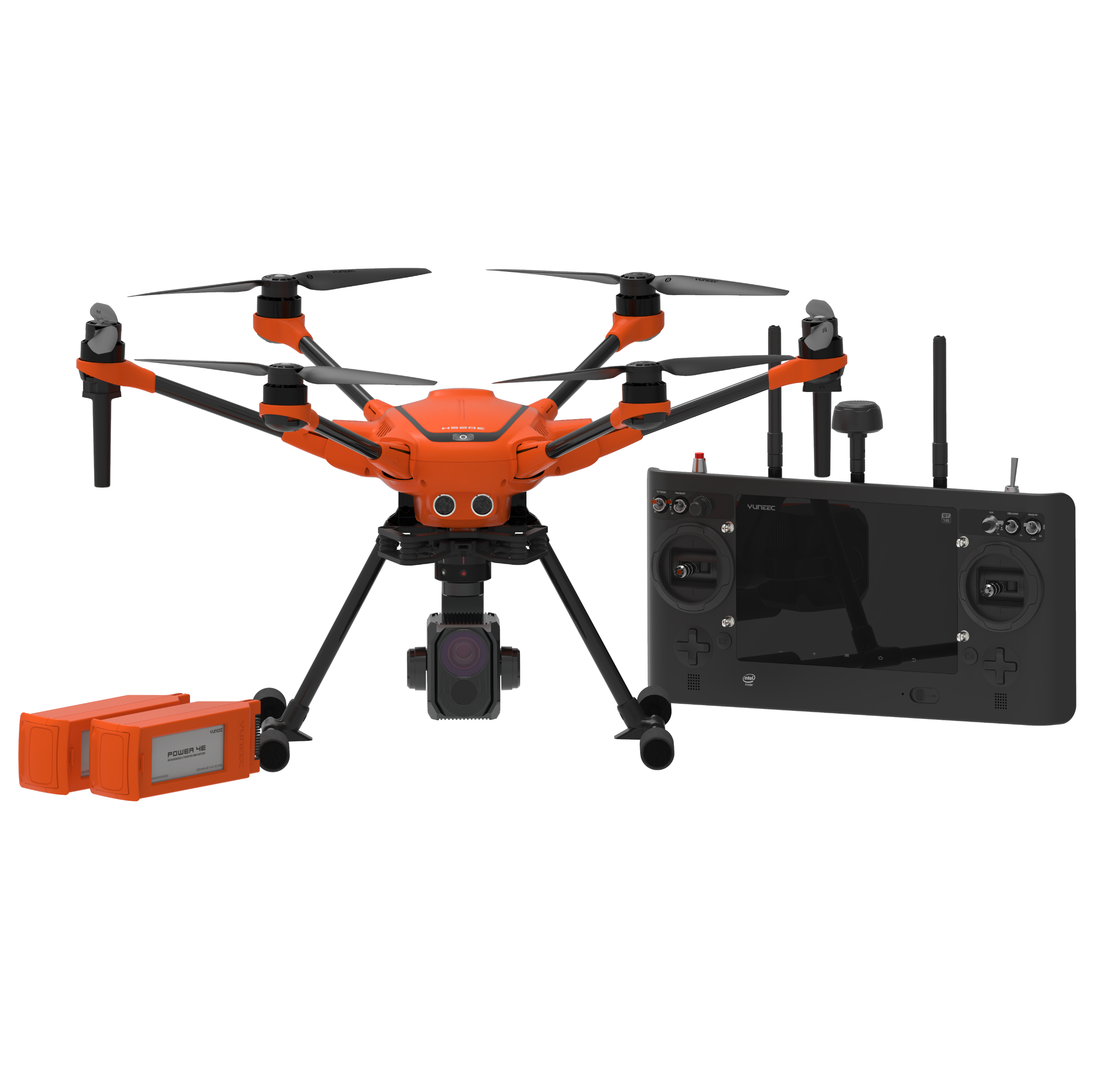

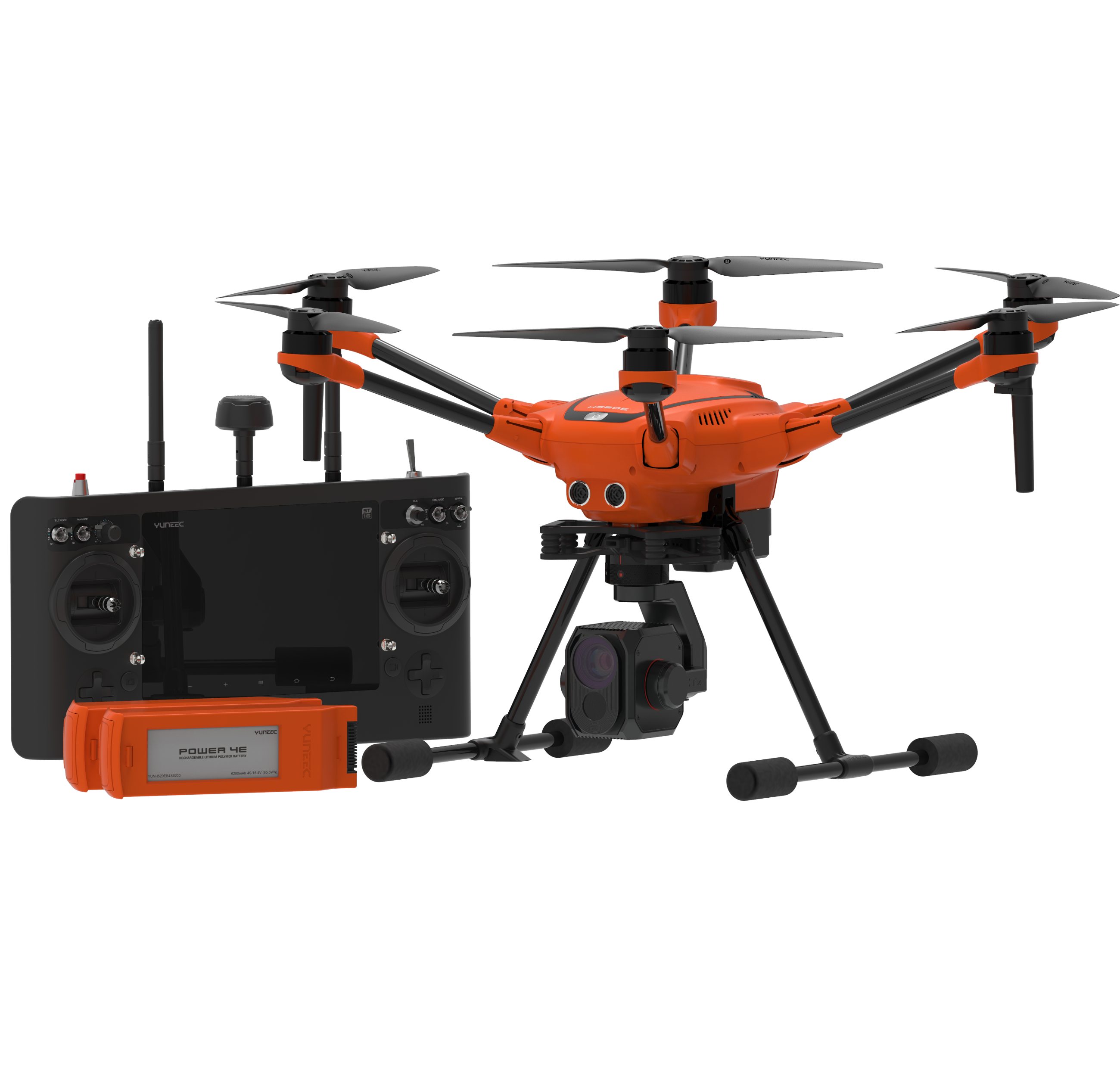

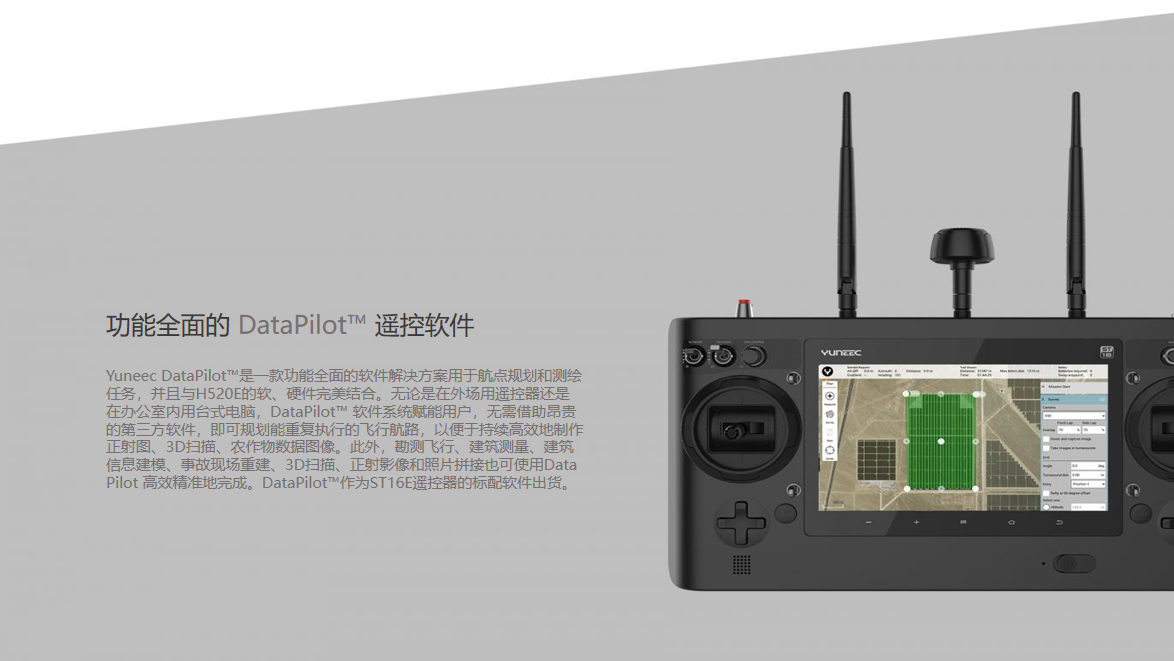

ST16E 遙控器
基于安卓操作系統的ST16E配備了快速的英特爾四核處理器和OFDM模塊。得益于 OFDM 模塊。圖傳距離可被延申到接近6千米。集成的七英寸觸控屏可以精準直觀的操控H520E，并且同時展示飛行信息和實時相機拍攝畫面。
實時圖傳畫面還可通過ST16E上的HDMI輸出口傳輸到更大的監視器上。在飛行過程中，實時傳輸數據，比如高度、速度、與返航點位置，GPS定位和電池狀態都可以在屏幕上顯示。
專業級用戶期望的操控，包括可調的視頻分辨率和白平衡，以及自動和手動調節曝光（即ISO和快門速度的設置）均可在ST16E遙控器上輕松實現。
飛機
尺寸 551×482×309mm
飛行時間 CGOET:25Min/E90:25Min/E50:28Min
重量（帶電池） 1860g
電池 4S 6200mAh Lipo
充電器 SC4000-4H
遙控器 ST16S
最大飛行海拔高度 5km
最大旋轉速率 120°/s
最大滾轉角度 35°
最大爬升速度 7m/s
最大下降速度 6m/s
遙控器
工作系統 Android?
通道數 16
控制傳輸距離/范圍（最佳條件） 長達1.6km/1英里
視頻分辨率 HD 720p
視頻鏈接頻帶 5.8 GHz WiFi
視頻傳輸距離/范圍（最佳條件） FCC適用：長達1.6KM/1英里
屏上遙測數據顯示 是
LCD屏幕尺寸 7”
觸覺（振動）和聲音反饋 是
內置鋰電池電壓/容量 3.6V 8700mAh 31.32Wh鋰離子電池
接口類型 1個HDMI 兩個USB 1個頭戴式耳機
H520E-FAQ
Frequently Asked Questions
最大風速是多少時，可以使用H520E？
高達六級風時，飛機時速差不多50KM/h
H520E能在哪種溫度下飛行？
-10°以上，請注意，電池溫度不能過低。電池溫度低可能會使高達40%的性能受損。如果電池溫度
高達40℃以上，電子設備在連續與運作時會出現發熱問題，這時需要不時的冷卻電池。
哪些因素會影響飛行時間？
溫度、掛載、高度以及風速都會影響飛行時間
6槳有什么好處？
更好的適應能力，即使在5槳下，H520E在飛行時風力依然很穩定，噪音很小。
H520E什么時候會打開5槳模式？
如果槳葉或電機發生故障，H520E將切換到5槳模式并繼續飛行。
H520E最大起飛重量是多少？
最大2.5千克（起飛重量包括飛機）
H520E使用哪種衛星系統？
GPS/Glonass
如何進行避障檢測？
OBS是一種基于超聲波技術的前向系統。如果檢測到障礙物，H520E在4.5米內距離停止飛行。能
識別的檢測對象必須要有拇指大小。物體必須要=有拇指大小或以上時才被檢測到。也可以根據需要
關閉避障功能，避障功能開啟時，空速限制在25km/h
地圖可以存儲在遙控器上嗎？
是的，您可以存儲地圖。但是，存儲空間有限，請確保存儲地圖小于100MB。一旦地圖過大，系統
運行速度將減慢。將該區域分布在幾張小地圖上。
每過多久需要對H520E進行校準？
基本上，只要有GPS信號，無人機在空中不穩定時就需要重新校準H520E，改變位置后無需校準
H520E
如果與H520E的無線電連接丟失后會怎么樣？
有兩種不同的無線電鏈路和兩種不同類型的連接損耗。如果通訊丟失，圖像傳輸丟失
（5.8GHz）。H520E仍然可以完全控制所有功能。一旦無人機重新獲得信號，圖像傳輸
就會恢復。如果無線連接丟失，H520E將會自動返回起飛點。如果在返航期間恢復連接，
返航將不會繼續，而且將執行最后一個已知的命令。
電池電量耗盡會發生什么？
緊急情況發生時，會啟動自動返航模式，H520E會根據距離和電池電壓進行計算，以此確保H520E能安
全返回起飛點。
H520E是否有急停功能？
將操縱桿下拔，并同時按下紅色按鈕三次。觸發電機緊急關閉。不可能將電機重啟！
如何保養電池?
鋰聚合物電池是高性能能源，需要合理保養。Yuneec充電器DY5非常適合保養HV鋰聚合物電池。它
不僅提供自動充電和放電（同時使用兩個電池），還提供電池存儲設置。
電池使用基本規則：
切勿將電池完全拔電
如果電池使用時間超過2周，請將其充電/放電存儲電壓
切勿在極熱或極冷時使用/充電
對于首次10個充電周期，電池應該下降到最大約30%的容量。之后你也可以在低于20%的容量下飛
行。低于10%，盡可能少使用。自動功能”緊急返回“是一項緊急應對程序，僅在緊急情況下使用。
當電池溫度介于25%℃和40℃之間時，您可以在飛行和充電時獲得最佳效果。如果電池溫度過冷，則
會損失高達40%的電量。請提前預熱電池。請在在室溫下或回火箱中儲存電池。（電池的中心溫度
高達40℃是非常理想的）
為什么我的遙控器反應較慢
與其他任何平板電腦一樣，ST16E中安卓平板電腦的內存有限。隨著圖像、視頻、地圖、任務和其他
應用程序的副本增加，內存變得越來越小。這會使系統速度下降并使ST16E反應速度變慢。
請注意以下說明：
僅保存您經常需要的地圖（最多100MB）
經常刪除ST16E中的舊圖片和視頻
經常刪除遙控器中的屏幕截圖
請勿在遙控器上安裝任何其他應用程序
有沒有易損件？維修間隔周期一般是多久？
磨損部件包括：槳葉，槳葉安裝部件和電池。槳葉和槳葉安裝部件由塑料制成，可能會磨損。如果
槳葉在鎖定后仍然有間隙，則必須更換槳葉和槳葉安裝部件。經過200個飛行小時后，六支槳葉上絕
對會發生這種情況。紊亂的雜志（例如灰塵和沙子）會污染電機的軸承或者可能會在起落架的機械
結構中。通常用壓縮空氣小心打擊會有所幫助。如果這些沒有任何幫助，則必須更換相應的部件。
請聯系我們的售后。
